પ્રિસિઝન કોપર ફ્લેટ વાયર માટે એકીકૃત ડ્રોઇંગ અને રોલિંગ લાઇન

પ્રિસિઝન કોપર ફ્લેટ વાયર માટે જીઆરએમની સંકલિત ડ્રોઇંગ અને રોલિંગ લાઇન એ એક કસ્ટમાઇઝ્ડ કોપર ફ્લેટ વાયર પ્રોડક્શન સોલ્યુશન છે જે વાયર ડ્રોઇંગ, પ્રિસિઝન રોલિંગ, ઓનલાઇન મેઝરમેન્ટ અને એક સતત પ્રક્રિયામાં ઓટોમેટિક ટેક-અપને એકીકૃત કરે છે. ટ્રાન્સફોર્મર કંડક્ટર, સીટીસી કંડક્ટર મેન્યુફેક્ચરિંગ, દંતવલ્ક લંબચોરસ વાયર અને EV મોટર ફ્લેટ વાયર ઉત્પાદન માટે રચાયેલ, લાઇન 400 મીટર/મિનિટ સુધીની ઝડપ પ્રાપ્ત કરે છે. આ સંકલિત સિસ્ટમ કાર્યક્ષમતામાં સુધારો કરે છે અને સામગ્રીના સંચાલનને ઘટાડે છે.

પૂછપરછ મોકલો

ઉત્પાદન વર્ણન

GRM સંકલિત ડ્રોઇંગ અને રોલિંગ લાઇન વાયર ડ્રોઇંગ, પ્રિસિઝન રોલિંગ, ઓનલાઈન માપન અને એક સતત ઉત્પાદન પ્રક્રિયામાં ઓટોમેટિક ટેક-અપને જોડે છે. સિસ્ટમ મેગ્નેટ વાયર, ટ્રાન્સફોર્મર કંડક્ટર, સીટીસી કંડક્ટર અને ઇવી મોટર એપ્લિકેશન્સમાં ઉપયોગમાં લેવાતા ઉચ્ચ-ચોકસાઇવાળા કોપર ફ્લેટ વાયરના ઉત્પાદન માટે ડિઝાઇન કરવામાં આવી છે.

GRM સંકલિત ફ્લેટ વાયર ઉત્પાદન લાઇન સતત માટે રચાયેલ છેચોકસાઇ ફ્લેટ કંડક્ટરમાં કોપર વાયરની પ્રક્રિયાસખત પરિમાણીય સહનશીલતા અને ઉત્તમ સપાટીની ગુણવત્તા સાથે.

ડ્રોઇંગ અને રોલિંગ પ્રક્રિયાઓને એક પ્રોડક્શન સિસ્ટમમાં એકીકૃત કરીને, લાઈન ઉત્પાદન કાર્યક્ષમતામાં નોંધપાત્ર સુધારો કરે છે જ્યારે મેન્યુઅલ હેન્ડલિંગ ઘટાડે છે અને લાંબા ઉત્પાદન ચક્ર દરમિયાન સ્થિર ઉત્પાદન સુસંગતતા જાળવી રાખે છે.

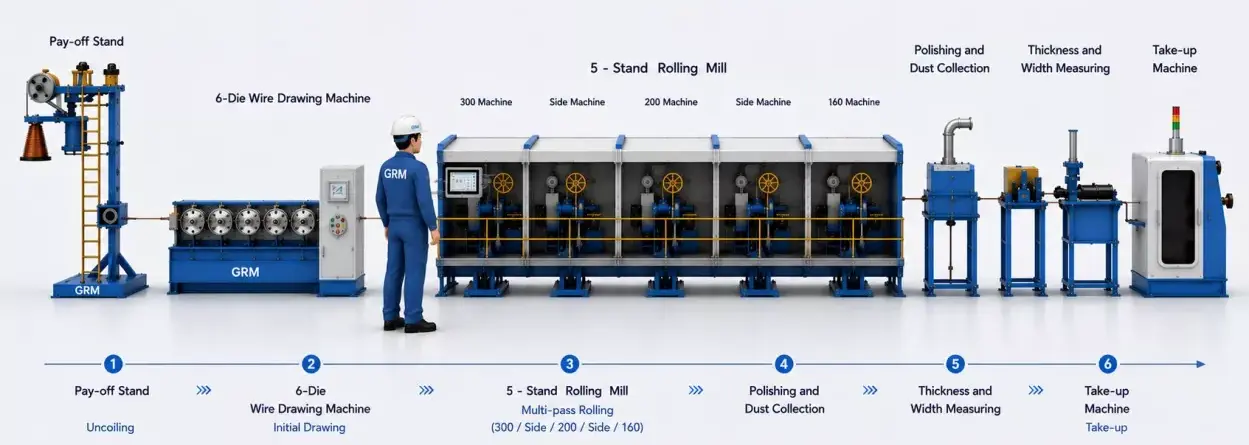

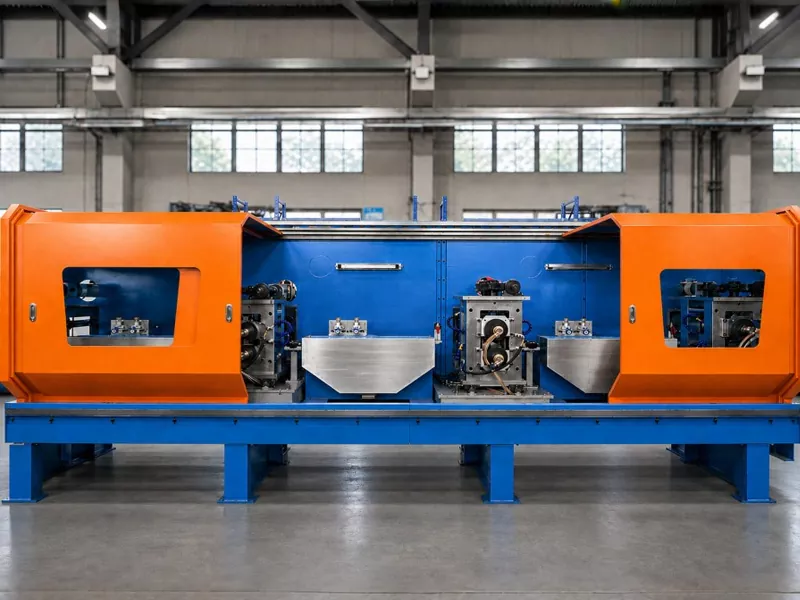

production line

લવચીક અને કાર્યક્ષમ ડિઝાઇન

વર્ટિકલ કોઇલ પેઓફ સ્ટેન્ડ: 1 સેટ

DLF6D/500 સિક્સ ડાઈઝ ડ્રોઈંગ મશીન: 1 સેટ

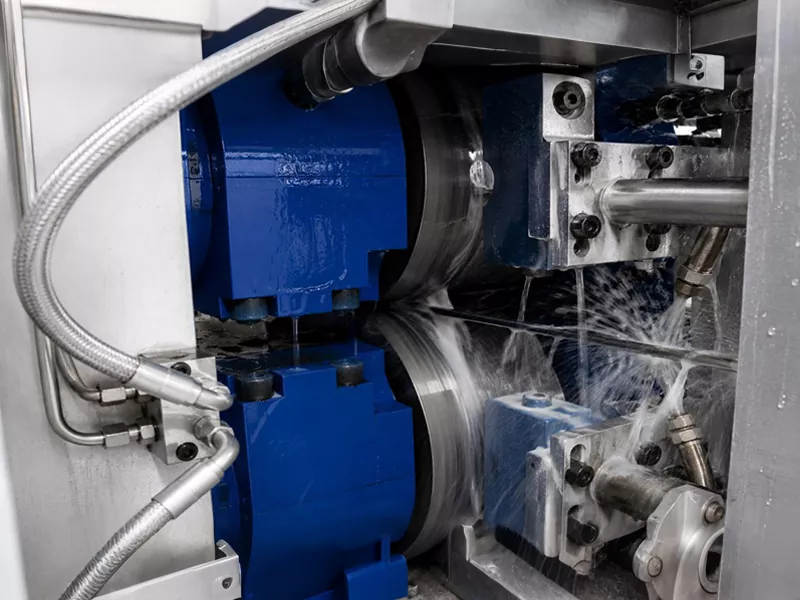

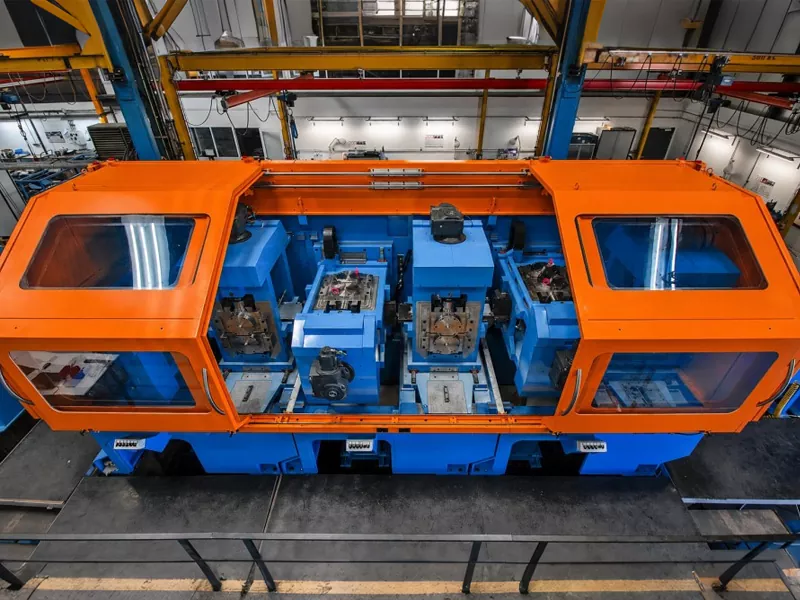

બે રોલ્સ ચોકસાઇ રોલિંગ મિલ: 3 સેટ

સાઇડ રોલિંગ મિલ: 2 સેટ

ઓનલાઈન પોલિશિંગ અને ડસ્ટ કલેક્શન ડિવાઈસ: 1 સેટ

ઑનલાઇન જાડાઈ અને પહોળાઈ માપવાનું ઉપકરણ: 1 સેટ

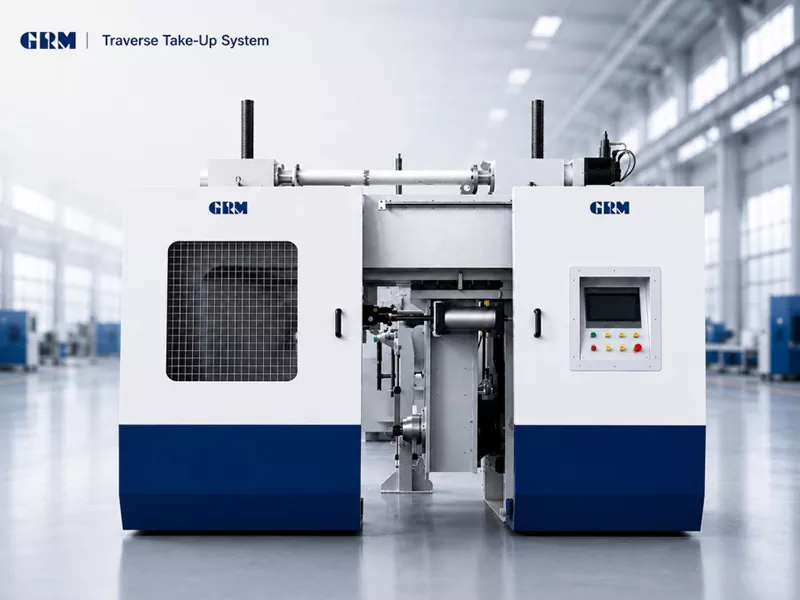

ટ્રાંસવર્સ ટેક અપ મશીન: 1 સેટ

કોપર વાયરના ઉત્પાદન માટે સંપૂર્ણ લાઇન

પ્રિસિઝન કોપર ફ્લેટ વાયર માટે ઈન્ટીગ્રેટેડ ડ્રોઈંગ અને રોલિંગ લાઈન વિદ્યુત વાહકના ઉત્પાદનમાં ઉચ્ચ પરિમાણીય ચોકસાઈની માંગ માટે રચાયેલ છે. 400 મીટર/મિનિટની મહત્તમ ઝડપ સાથે, તે કોપર ફ્લેટ વાયરના મોટા પાયે સતત ઉત્પાદન માટે યોગ્ય છે.

પરંપરાગત એકલ રોલિંગ પ્રક્રિયાઓની તુલનામાં, સંકલિત રેખા મધ્યવર્તી સામગ્રીના સંચાલનને દૂર કરે છે અને સમગ્ર ઉત્પાદન દરમિયાન શ્રેષ્ઠ પરિમાણીય સુસંગતતાને સુનિશ્ચિત કરે છે.

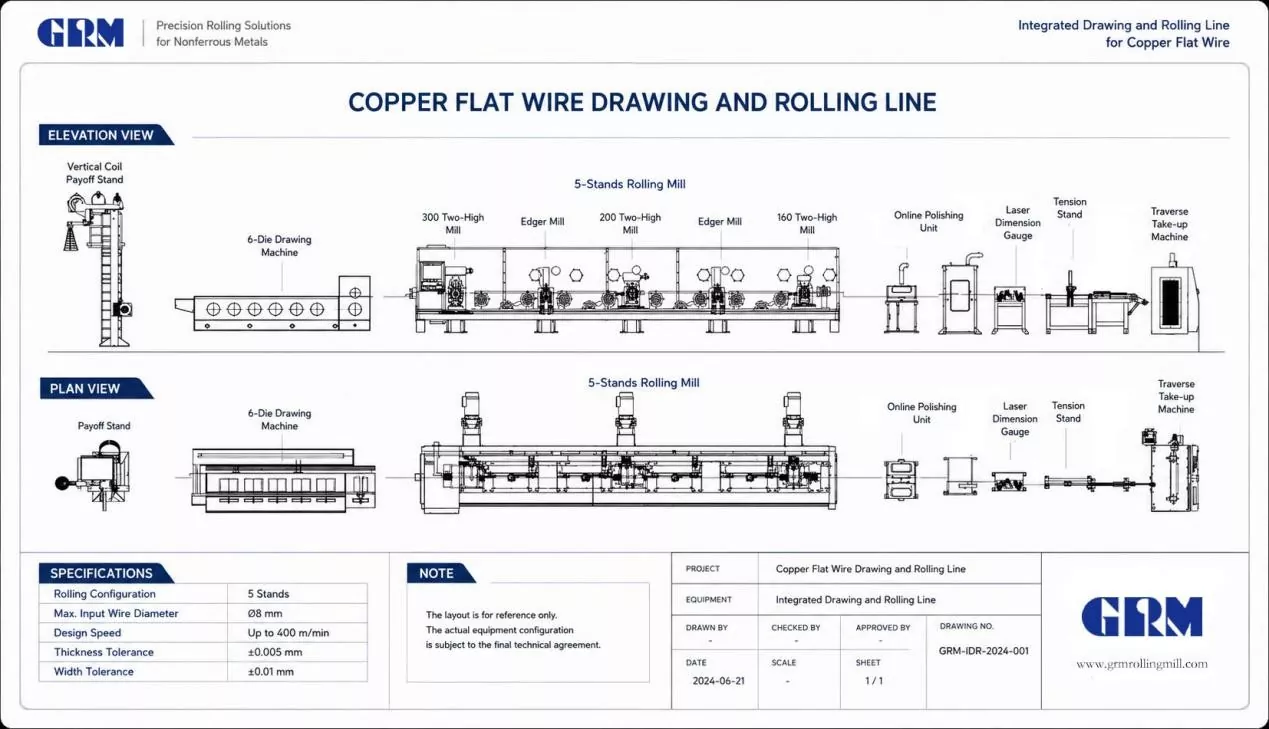

line process

* ઉત્પાદન લાઇન પ્રક્રિયા ગ્રાહક ઉત્પાદન પરિમાણો અનુસાર કસ્ટમાઇઝ કરી શકાય છે

ટેકનિકલ વિશિષ્ટતાઓ

રૂપરેખાંકન 5-સ્ટેન્ડ રોલિંગ મિલ		જીઆરએમ
પ્રથમ બે-ઉચ્ચ મિલ	Ø મીમી	300
પ્રથમ એજર મિલ	Ø મીમી	155
બીજી બે-ઉચ્ચ મિલ	Ø મીમી	200
સેકન્ડ એજર મિલ	Ø મીમી	155
ત્રીજી બે-ઉચ્ચ મિલ	Ø મીમી	160
ડિઝાઇન ઝડપ	મી/મિનિટ	400
મહત્તમ ઇન્ટેલ વાયર	Ø મીમી	8
સમાપ્ત સહનશીલતા	મીમી	જાડાઈ: ±0.005 પહોળાઈ: ±0.01
લાક્ષણિક સમાપ્ત ફ્લેટ વાયર કદ શ્રેણી	મીમી	જાડાઈ: 2.0-12 પહોળાઈ: 0.5-4.0

લાક્ષણિક એપ્લિકેશનો

દંતવલ્ક લંબચોરસ મેગ્નેટ વાયર

CTC સતત સ્થાનાંતરિત કંડક્ટર

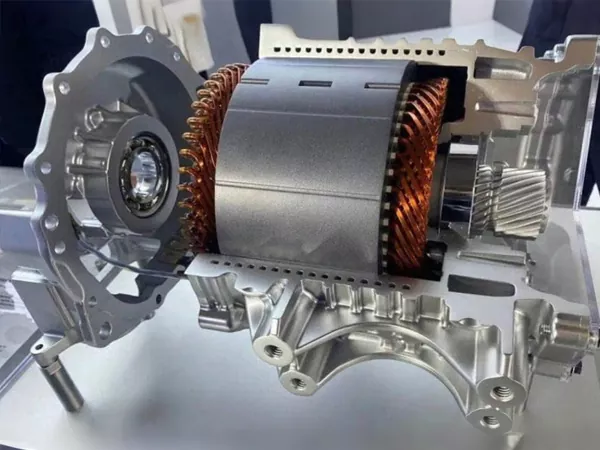

EV મોટર હેરપિન કંડક્ટર

EV મોટર ફ્લેટ વાયર ઉત્પાદન

FAQ

1. શું આ ઉત્પાદન લાઇન ટ્રાન્સફોર્મર એપ્લિકેશન માટે કોપર ફ્લેટ વાયરનું ઉત્પાદન કરી શકે છે?

હા, લાઇન ટ્રાન્સફોર્મર કંડક્ટર, મેગ્નેટ વાયર અને અન્ય વિદ્યુત એપ્લિકેશનો માટે ઉચ્ચ-ચોકસાઇવાળા કોપર ફ્લેટ વાયર ઉત્પન્ન કરવા માટે ડિઝાઇન કરવામાં આવી છે.

2. શું પ્રિસિઝન કોપર ફ્લેટ વાયર માટે ઈન્ટિગ્રેટેડ ડ્રોઈંગ અને રોલિંગ લાઈન કસ્ટમાઈઝ કરી શકાય?

હા, GRM તમારી ઇનપુટ સામગ્રી, ફિનિશ્ડ વાયરના પરિમાણો અને ઉત્પાદન જરૂરિયાતોના આધારે કસ્ટમાઇઝ્ડ પ્રોડક્શન લાઇન સોલ્યુશન્સ પ્રદાન કરે છે.

3. ચોકસાઇ રોલિંગ પ્રક્રિયા કઈ ચોકસાઈ પ્રાપ્ત કરી શકે છે?

પ્રિસિઝન કોપર ફ્લેટ વાયર ઉત્પાદન માટે સિસ્ટમ ±0.005 mm સુધીની જાડાઈ સહિષ્ણુતા અને ±0.01 mm સુધીની પહોળાઈ સહિષ્ણુતા પ્રાપ્ત કરી શકે છે.

4. અલગ મશીનોને બદલે એકીકૃત ડ્રોઇંગ અને રોલિંગ લાઇન શા માટે પસંદ કરવી?

સંકલિત કોપર ફ્લેટ વાયર ઉત્પાદન લાઇન કાર્યક્ષમતામાં સુધારો કરે છે, સામગ્રીના સંચાલનને ઘટાડે છે અને વધુ સ્થિર ઉત્પાદન સુસંગતતા સુનિશ્ચિત કરે છે.
